京東方HR270WU1-200工業液晶屏規格參數 27寸醫療液晶屏
- 品牌：京東方（BOE）
- 尺寸：27.0寸
- 型號：HR270WU1-200
- 分辨率：1920(RGB)×1080 [FHD] 81PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們

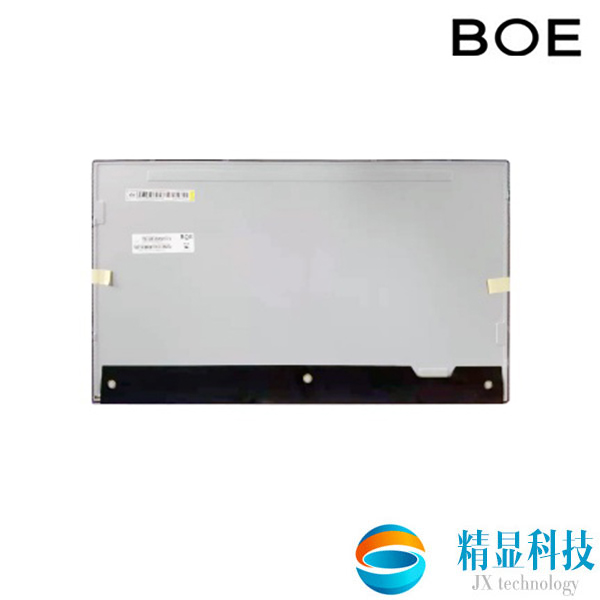

京東方 (BOE)推出的HR270WU1-200是一款27.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。HR270WU1-200的具體規格參數見如下表格。
| 京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏 應用詳情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京東方（BOE） | 面板型號 | HR270WU1-200 | |||
| 面板尺寸 | 27.0寸 | 面板應用 | 工業，醫療影像 | ||||
| 面板類型 |
a-Si TFT-LCD, 液晶模組
|
- | - | ||||
| 應用環境 | 工作溫度 | 0 ~ 50 °C | 耐振動性 | 1.5G (14.7 m/s²) | |||
| 存儲溫度 | -20 ~ 60 °C | - | - | ||||
| 典型特征 | sRGB、高亮度、白光LED背光、端子正裝、10位灰階、表面霧面 | ||||||
| 京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏 結構詳情 | |||||||
| 像素特征 |
解析度
|
1920(RGB)×1080, FHD | 點間距 | 0.1038×0.3114 (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.3114×0.3114 (H×V) [81PPI] | ||||
| 結構尺寸 | 顯示區域 | 597.888(H) × 336.312(V) | 開口區域 | 603.9(H) × 342.3(V) | |||
| 外觀尺寸 | 630(H) × 368.2(V) | 外觀厚度 |
10.3/15.7 (Typ./Max.)
|
||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 16:9 (H:V) | - | - | ||||
| 安裝孔位 | Side mounting holes (4-M3) on left, right bezel | ||||||
| 其它特征 | 重量 | 3.00Kgs (Typ.) | 表面處理 | 霧面 (Haze 25%)，Hard coating (3H) | |||
|
京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏 光學詳情
|
|||||||
| 基本信息 | 面板亮度 |
725 cd/m² (Typ.)
|
對比度 | 1000:1 (Typ.) (透射) | |||
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | ADS，常黑顯示，透射式 | ||||
| 最佳角度 | 全視角 | 響應時間 | 14 (Typ.)(G to G) | ||||
| 色彩性能 |
白色坐標
|
Wx:0.313; Wy:0.329 | 支持顏色 | 1.07B (10-bit) | |||
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) 亮度均勻性 = 最大值 / 最小值 | ||||
| 1931色域 | NTSC比值 | 75% | sRGB覆蓋率 | 100% | |||
| Adobe RGB覆蓋率 | 77% |
DCI-P3覆蓋率
|
78% | ||||
| Rec.2020覆蓋率 | 56% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 顯示性能 |
室外可視性
|
是 | |||||
| 京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏 電子詳情 | |||||||
| 工作頻率 | 60HZ | ||||||
| 翻轉掃描 | NO | ||||||
| 功率消耗 | 49.5/53.7W (Typ./Max.) | ||||||
| 京東方液晶模組HR270WU1-200 光源詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | 4串×2端子 | |||
| 燈管壽命 | 30K (Min.) Hours | 數量 | 14S4P×2CN | ||||
| 位置 | 側入式光源(頂部和底部) | - | - | ||||
| 接口特征 | 類型 | 端子 | 位置 | 背面 | |||
| 接口詳情 | 品牌 | 型號 |
腳距
|
腳數 | 數量 | 腳定義 | |
| 恩得利 | 3707K-Q06N-08L | 1.0 mm | 6 pins | 2 pcs | BLE-6PINS-CCAACC | ||
| 光源驅動 | 無 | ||||||
| 京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏 信號詳情 | |||||||
| 信號系統 | LVDS (2 ch, 10-bit) | ||||||
| 信號電氣 | 電壓輸入 |
5.0V (Typ.)
|
電流輸入 | 1.3/1.6A (Typ./Max.) | |||
| 功耗 |
6.5/8.0W (Typ./Max.)
|
- | - | ||||
| 接口特征 | 類型 | 端子 |
位置
|
背面 | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | ||
| 宇宙 | IS050-C51B-C39-S | 0.5 mm | 51 pins | 1 pcs | |||
從上述表格的信息我們可以知道HR270WU1-200此產品工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C，耐振動性為1.5G (14.7 m/s²)。
它的典型特征總結為:
sRGB，高亮度，白光LED背光，端子正裝，10位灰階，表面霧面， sRGB?；谒奶卣魍扑]此型號應用于工業，醫療影像。
作為一款A(yù)DS，常黑顯示，透射式液晶模組產品，HR270WU1-200可以提供725 cd/m²的顯示亮度 1000:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為全視角，它的響應時間為14 (Typ.)(G to G) ms。
由于每個像素點采用了10-bit灰階信號，此產品可以顯示1.07B顏色，其顯示的色彩飽和度也達到了100% (sRGB)。背光方面此產品采用了14S4P×2CN WLED發光的側入式光源(頂部和底部)，光源的使用壽命為30K小時，不含背光驅動。HR270WU1-200采用了LVDS (2 ch, 10-bit)信號接口，總共51 pins，采用端子連接，驅屏電壓為5.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果要了解更多光源京東方HR270WU1-200的相關采購信息以及規格書獲取，可以聯系杭州精顯科技有限公司官網的工作人員。
