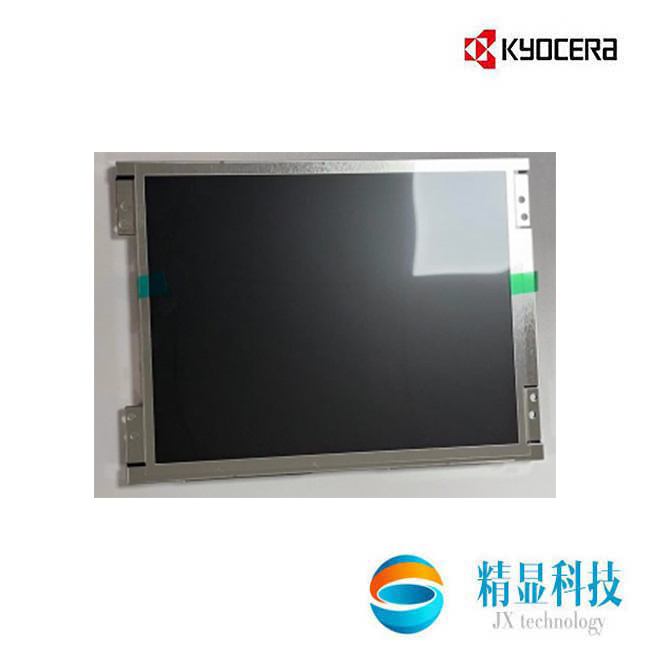

京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購
- 品牌：京瓷 (Kyocera)
- 尺寸：8.4寸
- 型號：TCG084VGLACANN-AN00-SA
- 分辨率：640(RGB)×480, VGA, 95PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京瓷 (Kyocera) 推出的TCG084VGLACANN-AN00-SA是一款采用a-Si TFT-LCD技術的8.4英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 應用詳情 | |||||
|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG084VGLACANN-AN00-SA | |
| 面板尺寸 | 8.4寸 | 面板應用 | 工業 | ||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||
| 典型特征 | 高亮度\白光LED背光、壽命大于5萬小時、上/下,左/右翻轉顯示、表面霧面 | ||||
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 結構詳情 | |||||
| 像素特征 | 像素?cái)?shù)量 | 640(RGB)×480, VGA | 點間距 | 0.089×0.267 (H×V) | |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.267×0.267 (H×V) [95PPI] | ||
| 結構尺寸 | 顯示區域 | 170.88(H) × 128.16(V) | 可視區域 | 174.4(H) × 131.8(V) | |
| 外觀尺寸 | 199.5(H) × 147.4(V) | 外觀厚度 | 6.4/9.5 (Typ./Max.) | ||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |
| 寬高比 | 4:3 (H:V) | ||||
| 其它特征 | 重量 | 300g (Typ.) | 表面處理 | 霧面 | |
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 光學詳情 | |||||
| 基本信息 | 面板亮度 | 550 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) | |
| 可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | ||
| 最佳角度 | -6 o'clock | 反應時間 | 10/20 (Typ.)(Tr/Td) | ||
| 色彩性能 |
白色色度
|
Wx:0.300; Wy:0.320 | 亮度變動 | - | |
| 色溫 | 7351K | 顯示顏色 | 262K (6-bit) | ||
| 1931色域 | NTSC比值 | 52% | sRGB覆蓋率 | 73% | |
| Adobe RGB覆蓋率 | 55% |
DCI-P3覆蓋率
|
54% | ||
| Rec.2020覆蓋率 | 39% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 電子詳情 | |||||
| 幀頻率 | 60Hz | ||||
| 翻轉掃描 | 翻轉 (水平/垂直) | ||||
| 時序控制 (T-CON) | Embedded T-CON | ||||
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 光學詳情 | |||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | 2串 | |
| 燈管壽命 | 50K (Typ.) Hours | 位置 | 側入式光源 | ||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 | |
| 驅動電氣 | 電壓輸入 | 21.2/24.7V (Typ./Max.) | 電流輸入 | 60mA (Typ.) | |
| 京瓷TCG084VGLACANN-AN00-SA規格書 8.4寸液晶顯示屏選購 信號詳情 | |||||
| 信號系統 | Parallel RGB (1 ch, 6-bit) | ||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 160/240mA (Typ./Max.) | |
| 接口特征 | 類型 | 端子 |
位置
|
- | |
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | |
| 京瓷 | 04-6240-040-023-846+ | http://yzsanxin.com/lihuang1/content_list.php 0.5 mm | 40 pins | ||
總結它的典型特征為:
高亮度，白光LED背光，壽命大于5萬小時，上/下,左/右翻轉顯示，表面霧面， for Europe market。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業。
作為一款TN，常白顯示，透射式液晶模組產品，TCG084VGLACANN-AN00-SA可以提供550 cd/m²的顯示亮度 500:1的透射對比度，以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為6 o'clock，它的響應時間為10/20 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit灰階信號，此產品可以顯示262K顏色，其顯示的色彩飽和度也達到了52% (NTSC)。背光方面此產品采用了2 strings WLED發光的側入式光源，光源的使用壽命為50K小時，不含背光驅動。
TCG084VGLACANN-AN00-SA采用了Parallel RGB (1 ch, 6-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用TCG084VGLACANN-AN00-SA液晶模組，可聯系杭州精顯科技官方工作人員，我們會為您提供更加詳細的報價以及方案。
