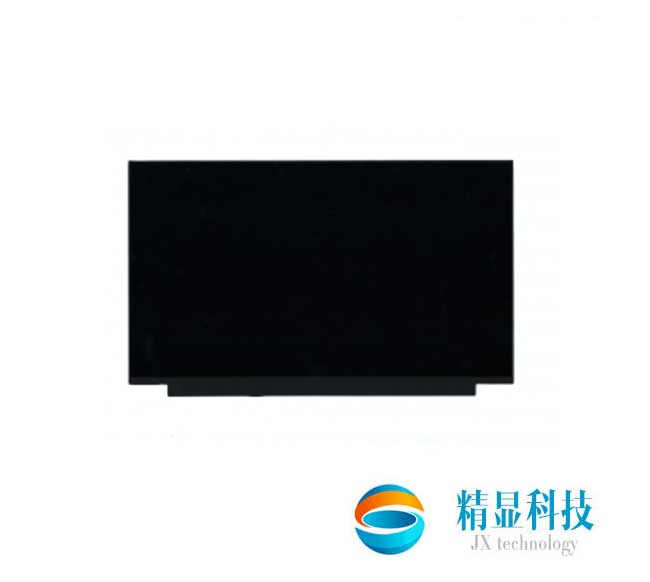

TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏
- 品牌：京瓷 (Kyocera)
- 尺寸：8.4寸
- 型號：TCG084XGLxxPNN-xNxx-Sx01
- 分辨率：1024(RGB)×768 [XGA] 152PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG084XGLxxPNN-xNxx-Sx01是京瓷顯示器株式會社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技術的8.4吋液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。關于具體參數規格信息，整理如下表格。
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 應用特征 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG084XGLxxPNN-xNxx-Sx01 | ||||
| 面板尺寸 | 8.4英寸 | 面板應用 | 工業 | |||||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||||||
| 工作環境 | 工作溫度 | -30 ~ 80 °C | 耐振動性 | - | ||||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | |||||
| 典型特征 | 壽命大于5萬小時、寬溫、超高亮度、白光LED背光、180度翻轉顯示、6/8位灰階可選、表面霧面 | |||||||
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 結構特征 | ||||||||
| 像素特征 | 像素?cái)?shù)量 | 1024(RGB)×768, XGA | 點間距 | 0.0556×0.1668 | ||||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1668×0.1668 [152PPI] | |||||
| 結構尺寸 | 顯示區域 | 170.803(H) × 128.102(V) | 可視區域 | 174.9(H) × 132.2(V) | ||||
| 外觀尺寸 | 199.5(H) × 149(V) | 外觀厚度 | 10.5 (Typ.) mm | |||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||||
| 寬高比 | 4:3 (H:V) | Shape Style | - | |||||
| 安裝孔位 | Side mounting holes (4-M2) on left, right bezel, Face mounting holes (4-Φ3.4) on left, right bezel | |||||||
| 其它特征 | 重量 | TBD | 表面處理 | 霧面 | ||||
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 光學特征 | ||||||||
| 基本信息 | 面板亮度 | 1000 cd/m² (Typ.) | 對比度 | 600 : 1 (Typ.) (透射) | ||||
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 工作模式 | AWV，常黑顯示，透射式 | |||||
| 最佳角度 | 全視角 | 反應時間 | 12/11 (Typ.)(Tr/Td) | |||||
| 色彩性能 | 顯示顏色 | 262K/16.7M (6-bit / 8-bit) | 亮度變動 | - | ||||
| 顯示性能 | 陽光下可視性 | 是 | - | - | ||||
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 電子特征 | ||||||||
| 工作頻率 | 翻轉 (180°) | |||||||
| 翻轉掃描 | 60Hz | |||||||
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 背光特征 | ||||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 直下式光源 | ||||
| 燈管壽命 | 50K (Typ.) | 數量 | - | |||||
| WLED電氣 | 電壓供應 | 34.1V (Typ.) | 電流供應 | 100mA (Typ.) | ||||
| 接口特征 | 類型 | 端子 | 燈管驅動 | 無 | ||||
| 接口詳情 | 品牌 | 型號 | 腳間距 | Pin 數量 | 數量 | 腳定義 | ||
| 日壓端子 | SM06B-SHLS-TF(LF)(SN) | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |||
| TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏 京瓷8.4寸超高亮度屏 信號特征 | ||||||||
| 信號系統 | LVDS (1 ch, 6/8-bit) | |||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 600mA (Typ.) | ||||
| 接口特征 | 類型 | 端子 |
位置
|
- | ||||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | 腳定義 | ||
| I-PEX | 20186-020E-11F | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |||
作為一款A(yù)WV，常黑顯示，透射式液晶模組產品，TCG084XGLxxPNN-xNxx-Sx01可以提供1000 cd/m²的顯示亮度 600:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為12/11 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 8-bit灰階信號，此產品可以顯示262K/16.7M顏色。背光方面此產品采用了WLED發光的直下式光源，光源的使用壽命為50K小時，不含背光驅動。
TCG084XGLxxPNN-xNxx-Sx01采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
它的工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C。基于它寬溫，超高亮度，白光LED背光，壽命大于5萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面等特征，此型號推薦使用于工業等產品。
如果開發新產品想采用TCG084XGLxxPNN-xNxx-Sx01液晶模組，可以聯系杭州精顯科技有限公司，我們這邊會為您提供更加詳細的產品以及報價信息。
