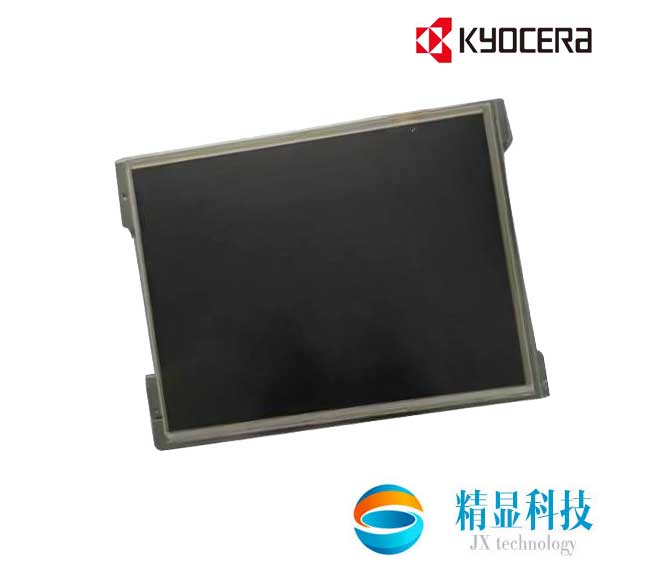

京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏
- 品牌：京瓷 (Kyocera)
- 尺寸：12.1寸
- 型號：TCG121SVLQAPNN-AN20
- 分辨率：800(RGB)×600 [SVGA] 82PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京瓷推出的TCG121SVLQAPNN-AN20是 一款采用a-Si TFT-LCD技術的12.1吋液晶模組產品，關于這款產品的一個具體參數見如下表格
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 應用詳情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG121SVLQAPNN-AN20 | |||
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | ||||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
- | - | ||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |||
| 存儲溫度 | -20 ~ 70 °C | RoHS狀態 | RoHS Compliance | ||||
| 典型特征 | 表面霧面、白光LED背光、壽命大于7萬小時、含LED驅動器、180度翻轉顯示、6/8位灰階可選 | ||||||
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 結構詳情 | |||||||
| 像素特征 | 像素?cái)?shù)量 | 800(RGB)×600, SVGA | 點間距 | 0.1025×0.3075 mm (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.3075×0.3075 mm (H×V) [82PPI] | ||||
| 結構尺寸 | 顯示區域 | 246×184.5 mm (H×V) | 可視區域 | 249.0×187.5 mm (H×V) | |||
| 外觀尺寸 | 278.3×207.5 mm (H×V) | 外觀厚度 | 6.8/10.0 (Typ./Max.) mm | ||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 4:3 (H:V) | ||||||
| 安裝孔位 | Face mounting holes (4-Φ3.4, 3-R1.7) on left, right slugs | ||||||
| 其它特征 | 重量 | 630g (Typ.) | 表面處理 | 霧面 | |||
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 光學詳情 | |||||||
| 基本信息 | 面板亮度 | 450 cd/m² (Typ.) | 對比度 | 650:1 (Typ.) (透射) | |||
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | AWV，常黑顯示，透射式 | ||||
| 最佳角度 | 全視角 | 反應時間 | 18/12 (Typ.)(Tr/Td) (ms) | ||||
| 色彩性能 |
白色色度
|
Wx:0.315; Wy:0.340 | 亮度變動 | 16.2M (6-bit + FRC) | |||
| 色溫 | 6304K | 顯示顏色 | 16.2M (6-bit + FRC) | ||||
| 1931色域 | NTSC比值 |
51%
|
sRGB覆蓋率 | 71% | |||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
53% | ||||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 電子詳情 | |||||||
| 工作頻率 | 60HZ | ||||||
| 翻轉掃描 | NO | ||||||
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 背光詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | - | |||
| 燈管壽命 | 70K (Typ.) 小時 | 數量 | - | ||||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | |||
| 驅動電氣 | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 500/630mA (Typ./Max.) | |||
| 京瓷TCG121SVLQAPNN-AN20參數規格 12.1寸工業液晶屏 信號詳情 | |||||||
| 信號系統 | CMOS (1 ch, 8-bit) | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 290/370mA (Typ./Max.) | |||
| 接口特征 | 類型 | 端子 |
位置
|
背面 | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | 接口定義 | |
| 航空電子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-272A | ||
京瓷TCG121SVLQAPNN-AN20它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。作為一款A(yù)WV，常黑顯示，透射式液晶模組產品，TCG121SVLQAPNN-AN20可以提供450 cd/m²的顯示亮度 650:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為18/12 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit + FRC灰階信號，此產品可以顯示16.2M顏色，其顯示的色彩飽和度也達到了51% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為70K小時，含LED驅動器。
TCG121SVLQAPNN-AN20采用了CMOS (1 ch, 8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
以上就是關于京瓷TCG121SVLQAPNN-AN20的一些參數信息，如果開發新產品想采用TCG121SVLQAPNN-AN20液晶模組可以聯系杭州精顯官方的工作人員。
