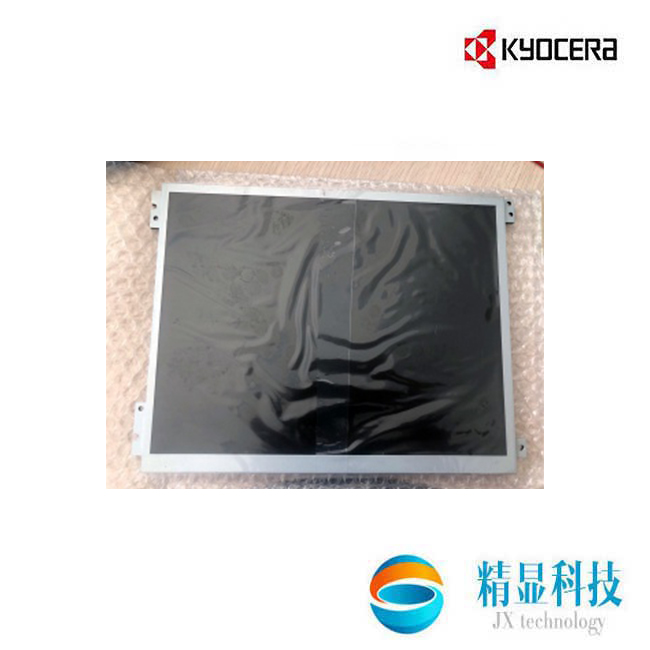

京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 價格
- 品牌：京瓷 (Kyocera)
- 尺寸：10.4寸
- 型號：TCG104SVLPAAFA-AA20
- 分辨率：800(RGB)×600 [SVGA] 96PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG104SVLPAAFA-AA20是京瓷 (Kyocera)推出的一款10.4英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，4線電阻觸摸屏。此產品工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。關于它的一個具體參數規格信息，精顯整理了如下的一個表格供大家查看。
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 應用詳情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG104SVLPAAFA-AA20 | ||
| 面板尺寸 | 10.4英寸 | 面板應用 | 工業 | |||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
- | - | |||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | ||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | |||
| 典型特征 | 帶觸摸屏、白光LED背光、壽命大于10萬小時、含LED驅動器、表面霧面 | |||||
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 結構詳情 | ||||||
| 像素特征 | 像素數量 | 800(RGB)×600, SVGA | 點間距 | 0.088×0.264 mm (H×V) | ||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) [96PPI] | |||
| 結構尺寸 | 顯示區域 | 211.2×158.4 mm (H×V) | 可視區域 | - | ||
| 外觀尺寸 | 240.7×180.2 mm (H×V) | 外觀厚度 | 10.8/11.55 (Typ./Max.) mm | |||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||
| 寬高比 | 4:3 (H:V) | - | - | |||
| 觸摸屏 | 同時觸點 | 單點觸摸 | 信號 | - | ||
| 控制器 | 不含控制器 | 觸摸屏 | 4線電阻觸摸屏 | |||
| 安裝孔位 | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right slugs | |||||
| 其它特征 | 重量 | 585g | 表面處理 | 霧面，Hard coating (2H) | ||
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 光學詳情 | ||||||
| 基本信息 | 面板亮度 | 360 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) | ||
| 可視角度 | 80/80/80/60 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |||
| 最佳角度 | 6 o'clock | 反應時間 | 8/22 (Typ.)(Tr/Td) (ms) | |||
| 色彩性能 |
白色色度
|
Wx:0.300; Wy:0.315 | 亮度變動 | 1.43 (Max.)(5 points) | ||
| 色溫 | 7435K | 顯示顏色 | 16.7M (8-bit) | |||
| 1931色域 | NTSC比值 | 51% | sRGB覆蓋率 | 71% | ||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
53% | |||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 電子詳情 | ||||||
| 工作頻率 | 60Hz | |||||
| 翻轉掃描 | No | |||||
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 背光詳情 | ||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | ||
| 燈管壽命 | 100K (Typ.) 小時 | 數量 | - | |||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | ||
| 驅動電氣 | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 290/450mA (Typ./Max.) | ||
| 京瓷TCG104SVLPAAFA-AA20工業液晶屏 10.4寸觸摸屏 信號詳情 | ||||||
| 信號系統 | LVDS (1 ch, 8-bit) | |||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 270/330mA (Typ./Max.) | ||
| 功耗 | ||||||
| 接口特征 | 類型 | 端子 |
位置
|
- | ||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | |
| 航空電子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | ||
它的典型特征總結為:
帶觸摸屏，白光LED背光，壽命大于10萬小時，含LED驅動器，表面霧面。基于它的特征推薦此型號應用于工業。作為一款TN，常白顯示，透射式液晶模組產品，TCG104SVLPAAFA-AA20可以提供360 cd/m²的顯示亮度 500:1的透射對比度，以及80/80/80/60 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為6 o'clock，它的響應時間為8/22 (Typ.)(Tr/Td) ms。
由于每個像素點采用了8-bit灰階信號，此產品可以顯示16.7M顏色，其顯示的色彩飽和度也達到了51% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為100K小時，含LED驅動器。
TCG104SVLPAAFA-AA20采用了LVDS (1 ch, 8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。上標注的生產狀態僅供參考，不應作為用戶的決策依據。
如果開發新產品想采用此液晶模組，可聯系杭州精顯科技的官方工作人員，我們會為你提供更加詳細的選型推薦以及報價信息。
